ÜBERSPANNUNGSSCHUTZPFLICHT ODER SINNVOLL?
Seit Ende 2018 ist Überspannungsschutz für neue Elektroanlagen in der Regel vorgeschrieben – für den unveränderten Altbestand nicht. Hier lesen Sie, wo genau die Grenze verläuft und was das für Ihre eigene Anlage bedeutet.
Pflicht für Neuanlagen, Empfehlung für Bestand
Seit den Normen DIN VDE 0100-443 und DIN VDE 0100-534 (Ausgabe 2016-10) ist Überspannungsschutz für Neuanlagen und wesentliche Erweiterungen der elektrischen Anlage – auch im privaten Wohnungsbau – in der Regel Pflicht. Verbindlich gilt das seit dem 15. Dezember 2018, dem Ende der damaligen Übergangsfrist. Ob eine Baumaßnahme im Einzelfall bereits als „wesentliche Erweiterung” zählt, hängt von Umfang und Eingriff in die bestehende Anlage ab – diese Einordnung trifft die Elektrofachkraft anhand der konkreten Situation. Für einen unveränderten Bestand besteht dagegen kein zwingender Nachrüstzwang. Eine Nachrüstung wird trotzdem dringend empfohlen, vor allem wenn wertvolle Elektronik am Netz hängt oder es nach einem Gewitter bereits Geräteschäden gab.
So lässt sich die eigene Anlage grob einordnen
Drei Fragen zeigen bereits vorab, in welche Kategorie Ihre Anlage fällt – die endgültige Einschätzung bleibt Sache der Fachkraft.
Baujahr der Anlage einordnen
Wurde die Elektroinstallation vor der Normänderung 2016 errichtet und seither nicht wesentlich verändert, gilt in der Regel Bestandsschutz ohne Nachrüstzwang.
Kürzliche Erweiterungen prüfen
Kam seit Ende 2018 eine neue Leitung, ein zusätzlicher Stromkreis oder eine größere Sanierung hinzu, fällt das häufig unter die Pflicht für wesentliche Erweiterungen.
Verteiler von der Fachkraft ansehen lassen
Ob bereits ein Schutzgerät verbaut ist und ob Reserveplätze für eine Nachrüstung vorhanden sind, lässt sich zuverlässig nur vor Ort feststellen.
Überspannungsschutz im Verteiler und Blitzschutz am Gebäude
Die Begriffe werden häufig durcheinandergeworfen, meinen aber zwei getrennte Gewerke mit unterschiedlicher Aufgabe und unterschiedlichem Fachbetrieb.
Innerer Überspannungsschutz (SPD)
- Schutzgeräte (SPD, Typ 1/2/3) im Verteiler bzw. in der Unterverteilung
- Schützt Leitungen und angeschlossene Elektronik vor Blitz- und Schaltüberspannungen
- Auswahl und Errichtung nach DIN VDE 0100-534, nur durch eine Elektrofachkraft
Äußerer Blitzschutz (LPS)
- Fangeinrichtung, Ableitung und Erdung am Gebäude selbst
- Leitet einen direkten Blitzeinschlag kontrolliert ins Erdreich ab
- Eigenes Gewerk, geplant und errichtet von auf Blitzschutz spezialisierten Betrieben
Warum SPD in drei Typen gestaffelt wird
Ein einzelnes Schutzgerät reicht selten aus – die Norm sieht ein mehrstufiges Konzept vor, bei dem jede Stufe eine andere Aufgabe übernimmt.
Typ 1
Grobschutz am Einspeisepunkt der Anlage – vor allem relevant bei Gebäuden mit äußerem Blitzschutz oder Freileitungseinspeisung.
Typ 2
Mittelschutz in der Verteilung – genau die Stufe, die in vielen älteren Verteilern bislang schlicht fehlt.
Typ 3
Feinschutz nahe am empfindlichen Endgerät – eine sinnvolle Ergänzung zu Typ 1/2, aber kein Ersatz dafür.
Wann sich eine Nachrüstung im Bestand trotzdem lohnt
Ohne Neuanlage oder wesentliche Erweiterung besteht keine Pflicht – diese Situationen sprechen trotzdem für ein Nachrüsten.
- Nach einem Gewitter waren bereits mehrere Geräte gleichzeitig defekt
- Eine Photovoltaik-Anlage ist installiert oder geplant, mit zusätzlichem Schutzbedarf DC- und AC-seitig
- Empfindliche Netzwerk- und IT-Technik hängt im Homeoffice oder Büro am Netz
- Der Verteiler wird ohnehin im Zuge einer Sanierung oder Erweiterung angefasst, etwa vor einer Wallbox
- Der bestehende Verteiler stammt erkennbar aus der Zeit vor der Normänderung 2016 und hat kein Schutzgerät verbaut
Wie die Nachrüstung im vorhandenen Verteiler abläuft

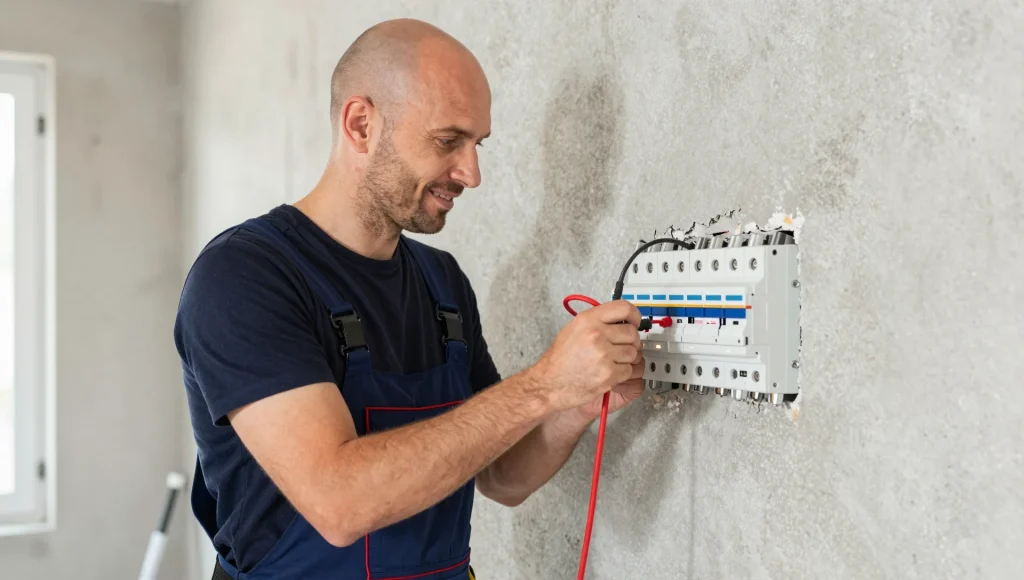

Ob ein SPD ohne Weiteres nachgerüstet werden kann, hängt vom freien Reihenklemmenplatz im vorhandenen Verteiler ab. Ist genug Reserve vorhanden, lässt sich das Schutzgerät meist direkt einbauen; fehlt der Platz, wird zunächst geprüft, ob eine kleinere Erweiterung reicht oder ob der Verteiler ohnehin – etwa vor einer Wallbox – erneuert werden sollte. Nach dem Einbau wird die Funktion der Schutzgeräte geprüft und dokumentiert, nicht nur optisch kontrolliert.
- Freien Reihenklemmenplatz im Verteiler vor Ort prüfen
- Passende SPD-Type je Einbauort und Netzform auswählen
- Funktionsprüfung nach dem Einbau dokumentieren
Eine Steckerleiste ersetzt kein Konzept im Verteiler
Eine handelsübliche Steckdosenleiste mit Überspannungsschutz schützt bestenfalls das eine angeschlossene Gerät – und auch das nur begrenzt. Sie ersetzt kein mehrstufiges SPD-Konzept nach DIN VDE 0100-534 im Verteiler, das die gesamte dahinterliegende Installation und alle angeschlossenen Stromkreise gleichzeitig absichert. Wer nach einem Gewitter bereits Geräteschäden hatte, sollte deshalb nicht bei der Steckerleiste stehenbleiben, sondern den Verteiler selbst prüfen lassen.
Ob Ihr Verteiler ein SPD aufnehmen kann, zeigt der Blick vor Ort
Alter, Bauart und freie Reserveplätze des vorhandenen Verteilers entscheiden, ob ein Schutzgerät direkt eingebaut werden kann oder erst Platz geschaffen werden muss. Schildern Sie uns Baujahr und Zustand Ihres Verteilers am Telefon – kostenlos und unverbindlich ordnen wir ein, ob und welche SPD-Stufe für Ihre Anlage sinnvoll ist.
